产品特点

1.32位高性能CPU

编译型执行方式，扫描周期比解析型快10倍。

2.多层加密保护

包括上载密码、下载密码、监控密码、子程序密码等保护，保护用户合法权益。

3.指令执行速度快

单步运行指令执行时间可达0.05uS。

4.下载调试方便

支持USB供电下载程序及调试，高可靠USB上下载，监控。

5.高性能高速脉冲输入/输出

支持2路或4路高速脉冲输出，最高200KHz，支持两路单相或一路AB相高速脉冲计数，最高200KHz，一路或两路AB相高速脉冲计数，最高200Khz。

6.软件安装方便，编程便捷

编程软件安装方便，编程界面工具丰富，方便。

7.超小安装尺寸

体积更小，安装更方便，为用户节省有限的安装空间。

8.外置时钟芯片

采用外置实时时钟芯片，让时钟更精准。

9.存储容量大

2万行以上用户程序存储区，程序容量更大,2KByte断电存储区，数据更安全。

10.中断功能

支持中断功能，包括外部中断和定时器中断，不受主程序扫描周期影响让给定信号响应更及时。

. 静电等级3级，±6000V。

. 最高支持3个扩展模块和一个扩点附件，支持USB供电编程，支持仿真模拟运行。

. 编程软件简洁易懂，支持160多条指令。

. 融合欧系、日系两种编程风格，支持梯形图编程和指令输入编程。

. 程序结构清晰，分为主程序、子程序、中断程序等，程序又划分为多个网格。

. 应用指令在梯形图的变现形式为指令块，以树形菜单出现以供用户选择。

. 支持初始化寄存器值和状态。

. 支持元件使用表查看功能，寄存器的分配管理更方便。

. 支持用户变量表，可对变量进行集中自定义，编程更高效。

. 1个RS232，支持RS232、USB两种方式与PC进行通讯、监控和上下载。

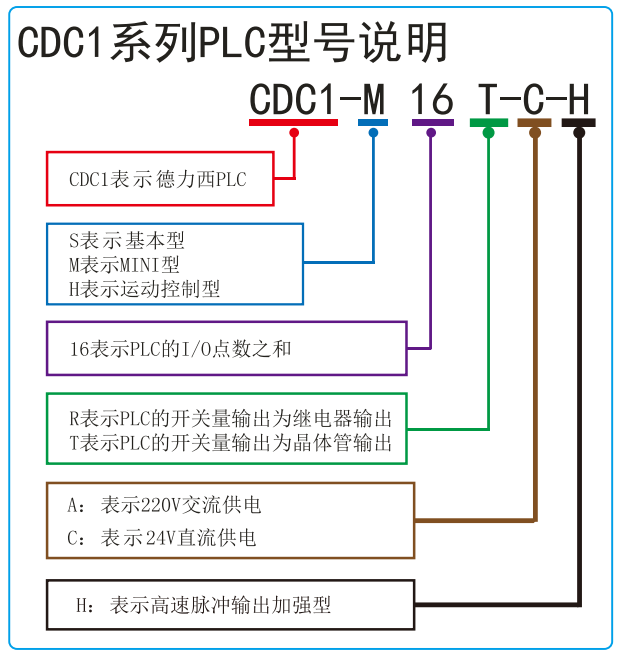

命名规则

一、MINI型PLC主机

型号	CDC1-M16T-C	CDC1-M16T-C-H	CDC1-M14R-C
电源
功耗(W)	1.5
供电电源	DC24V±15%
输入参数
数字量输入	8	8	8
SINK/SRCE 接线	借由内部共点端子S/S及外部共线的接线来变换
输入信号电压	DC24V±20%
高速计数	2路分别最高200KHz	4路分别最高200KHz	/
AB相计数	1路最高200KHz	2路最高200KHz	/
输出参数
数字量输出	8	8	6
输出类型	晶体管	晶体管	继电器
输出电压	6～30VDC	6～30VDC	<250VAC，30VDC
最大感性负载	12W	12W	80VA
最大电阻负载	单点最大0.3A	单点最大0.3A	单端: 2A;单端: 4A
脉冲输出	2路分别最高200KHz	4路分别最高200KHz	/
接口
RS232	1个（MINI232接口支持上下载，监视、串口通讯，波特率1200Bps～115200Bps）
RS485	无
RJ45	无
USB 设备口	支持上下载，在线监视
其他参数
FCC兼容性	符合FCC, Class A
耐压测试	1000V AC, 1 分钟
CE 认证	符合 EN55032 和 EN55035标准
防护等级	IP30
结构与环境

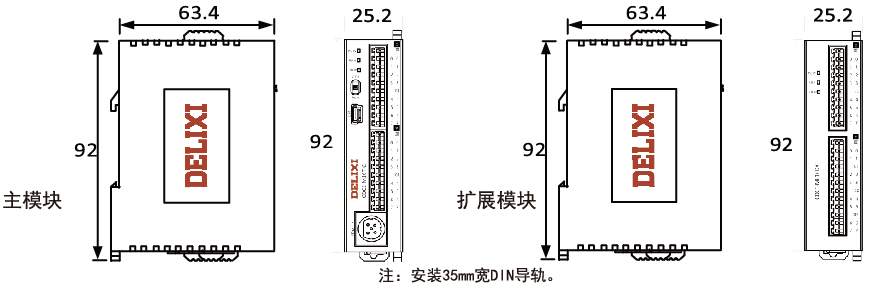

尺寸(WHD)	25.29263.4(mm)
重量(g)	102
工作环境温度	0℃～55℃ (无冻结)
工作环境湿度	5～95%RH（无冷凝）
防震度	10～25HZ（XYZ方向2G/30分钟）
软件
上位机软件	DELIXI-PLC Ⅰ （官网：https://www.delixidrive.com,微信公众号：德力西变频器）

二、MINI型PLC扩展模块

型号	CDC1-ME16DXT	CDC1-ME16DXR	CDC1-ME16DI	CDC1-ME16DT	CDC1-ME12DR
输入参数
数字量输入	8	8	16	/	/
模拟量输入	/	/	/	/	/
热电偶输入	/	/	/	/	/
输出参数
数字量输出	8	8	/	16	12
输出类型	晶体管	继电器	/	晶体管	继电器
模拟量输出	/	/	/	/	/
